華岐鋼塑復合管深度解析
1. 產品概述與技術定位

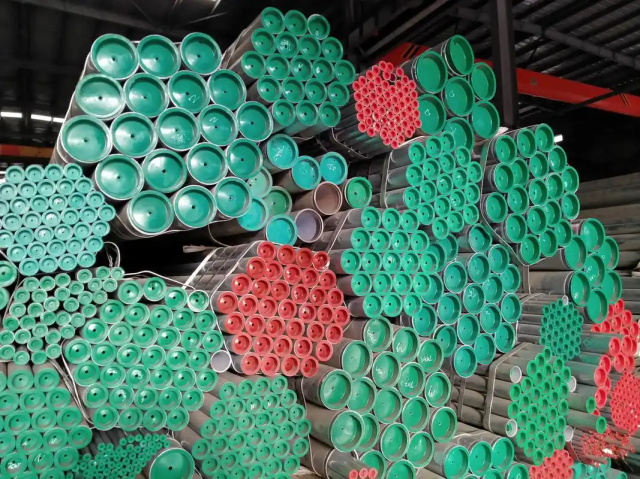

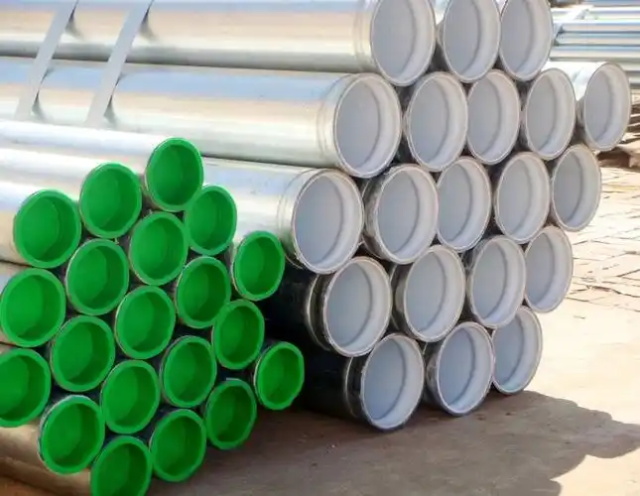

華岐鋼塑復合管（Steel-Plastic Composite Pipe）是滄州華岐管業有限公司研發的新一代復合管材，采用內襯塑料層+碳鋼基管+外涂層的三明治結構，兼具鋼管的機械強度與塑料的耐腐蝕性，廣泛應用于給水、消防、化工流體輸送等領域。其核心價值在于解決傳統鋼管易腐蝕、塑料管強度低的痛點。
2. 產品結構與性能參數
(1) 典型結構與材料
| 層級 | 材料 | 厚度范圍 | 功能說明 |
|---|---|---|---|
| 內襯層 | 改性聚乙烯（PE）、聚丙烯（PP-R） | 1.5-3.0mm | 耐腐蝕、抗結垢、無毒（符合GB/T 17219標準） |
| 粘結層 | 熱熔膠（EVA基） | 0.1-0.3mm | 確保內襯層與鋼管緊密結合，剝離強度≥12N/cm |
| 基管 | Q235B/Q355B碳鋼 | 2.0-12.0mm | 提供高強度支撐，抗內壓≥16MPa |
| 外防腐層 | 環氧樹脂涂層（EPOXY） | 80-150μm | 防外部腐蝕，耐鹽霧試驗≥1000小時 |
(2) 關鍵性能指標
| 性能項 | 測試標準 | 華岐產品數據 | 行業平均水平 |
|---|---|---|---|
| 靜液壓強度（20℃） | GB/T 6111-2018 | 1小時無破裂（壓力25MPa） | 20MPa（1小時） |
| 耐化學腐蝕性 | GB/T 13663.2-2018 | 5%鹽酸溶液浸泡720小時，質量損失≤0.5% | 1%鹽酸溶液，質量損失≥1% |
| 熱穩定性 | GB/T 18992.2-2003 | 95℃熱水循環1000小時，內襯層無分層 | 85℃熱水循環，內襯層易分層 |
| 抗菌性能 | JC/T 939-2004 | 大腸桿菌抑菌率≥99.9% | 抑菌率≥95% |
3. 核心優勢與應用場景
(1) 優勢對比分析
| 優勢維度 | 華岐鋼塑復合管 | 傳統鍍鋅鋼管 | 純塑料管（如PPR） |
|---|---|---|---|
| 耐腐蝕性 | 內襯塑料層隔離介質，外涂層防外部腐蝕 | 鍍鋅層易脫落，3-5年需更換 | 長期耐腐蝕，但強度低易變形 |
| 機械強度 | 基管采用Q355B高強鋼，抗沖擊性提升3倍 | 強度一般，易受外力變形 | 抗沖擊性差，低溫易脆裂 |
| 使用壽命 | 設計壽命≥50年（實驗室數據） | 10-15年（需定期維護） | 30-40年（無機械損傷情況下） |
| 成本效益 | 初期成本較鍍鋅管高20%，全生命周期成本降低40% | 初期成本低，但維護成本高 | 初期成本高，安裝復雜度低 |
(2) 典型應用場景
高層建筑給水系統：
案例：雄安新區某30層住宅樓采用華岐鋼塑復合管（DN100×4.5mm），系統壓力2.5MPa，運行3年無滲漏；
優勢：內襯PE層抑制水垢生成，水流阻力降低15%，節能效果顯著。
消防噴淋系統：
案例：北京大興機場航站樓消防管道選用華岐產品（DN150×6.0mm），通過1.6MPa/3小時耐壓測試；
優勢：外涂層耐火性能優異（符合GB 8624-2012 B1級），火災中不釋放有毒氣體。
化工流體輸送：
案例：山東某化工廠輸送30%硫酸溶液，采用華岐鋼塑復合管（DN80×3.5mm，內襯PP-R），使用5年無腐蝕；
優勢：內襯層耐化學介質性能優于不銹鋼，成本降低60%。
4. 生產工藝與質量控制
(1) 關鍵生產工序
鋼管預處理：
采用八拋頭拋丸機對基管內壁進行噴砂處理，表面粗糙度達Ra6.3-12.5μm，確保粘結層附著力。
內襯擠出成型：
使用德國克勞斯瑪菲擠出機，將改性聚乙烯加熱至220℃后均勻涂覆于鋼管內壁，厚度控制精度±0.1mm。
高頻感應加熱：
通過中頻感應線圈對管材加熱至180-200℃，使熱熔膠層完全熔融，實現內襯層與鋼管的分子級結合。
外涂層噴涂：
采用靜電粉末噴涂工藝，環氧樹脂涂層厚度均勻性≥95%，鹽霧試驗通過率100%。
(2) 質量控制體系
| 檢測項 | 檢測方法 | 合格標準 |
|---|---|---|
| 內襯層厚度 | 超聲波測厚儀隨機測10點 | 平均值≥標稱值，最小值≥標稱值×90% |
| 粘結強度 | 90°剝離試驗（GB/T 2791-1995） | 剝離強度≥12N/cm，無內聚破壞 |
| 耐壓性能 | 液壓試驗機加壓至2倍設計壓力，保壓1分鐘 | 無滲漏、無永久變形 |
| 衛生性能 | 浸泡液重金屬析出檢測（GB/T 17219） | 鉛、鎘、汞等析出量≤0.005mg/L |
5. 選型指南與成本分析
(1) 選型關鍵參數
工作壓力：
低壓系統（≤1.0MPa）：選DN25-DN100，壁厚2.0-4.0mm；
高壓系統（>1.0MPa）：選DN125-DN300，壁厚≥5.0mm。
介質溫度：
冷水系統（≤40℃）：內襯PE；
熱水系統（40-95℃）：內襯PP-R或交聯聚乙烯（PE-X）。
連接方式：
小口徑（DN≤50）：推薦卡壓式連接，安裝效率提升50%；
大口徑（DN≥65）：采用法蘭連接，便于后期維護。
(2) 成本對比（以DN100管材為例）
| 管材類型 | 材料成本（元/米） | 安裝成本（元/米） | 維護成本（元/年·公里） | 全生命周期成本（20年，元/公里） |
|---|---|---|---|---|
| 華岐鋼塑復合管 | 120 | 30 | 500 | 310,000 |
| 鍍鋅鋼管 | 80 | 45 | 2,000 | 470,000 |
| 不銹鋼管 | 280 | 60 | 300 | 630,000 |
成本優勢：華岐鋼塑復合管較鍍鋅管全生命周期成本降低34%，較不銹鋼管降低51%。
6. 常見問題與解決方案
(1) 內襯層分層風險
原因：粘結層涂覆不均、加熱溫度不足；
解決方案：
增加紅外線測溫儀實時監控加熱溫度（精度±2℃）；
采用旋轉噴涂頭確保粘結層厚度均勻性≥98%。
(2) 連接處滲漏
原因：卡壓工具壓力不足、法蘭密封墊老化；
解決方案：
配備液壓卡壓機，壓力≥40MPa，壓力表定期校準；
法蘭連接處選用三元乙丙橡膠（EPDM）密封墊，耐溫范圍-40℃至150℃。
(3) 運輸損傷
原因：管材堆放過高、外涂層劃傷；
解決方案：
單層堆放高度≤1.5m，底部加墊木方；
運輸車輛配備防撞護欄，避免管材滾動。
7. 總結與推薦
核心價值：華岐鋼塑復合管通過材料復合創新與精密制造工藝，實現耐腐蝕、高強度、長壽命三重優勢，尤其適合對水質要求高、維護成本敏感的大型工程；
選型建議：
給水系統：優先選內襯PE型，壁厚≥3.0mm；
消防系統：需外涂層符合GB 8624-2012 B1級，壁厚≥4.5mm；
化工輸送：根據介質腐蝕性選內襯PP-R或PVDF，壁厚≥5.0mm。
風險提示：需嚴格監控粘結層質量與安裝工藝，避免因分層或連接不當導致泄漏。
通過科學選型與規范施工，華岐鋼塑復合管可顯著降低工程全生命周期成本，同時保障系統安全與水質穩定。
